紅外甲烷氣體傳感器是一款通用型智能型紅外氣體傳感器(以下簡稱傳感器)，利用非色散紅外(NDIR)原理對空氣中存在的CH4進行檢測，無氧氣依賴性，性能穩定、壽命長，內置溫度補償。傳感器通過紅外吸收氣體檢測技術與微型機械加工、精良電路設計緊 密結合而制作出的小巧型高性能傳感器。

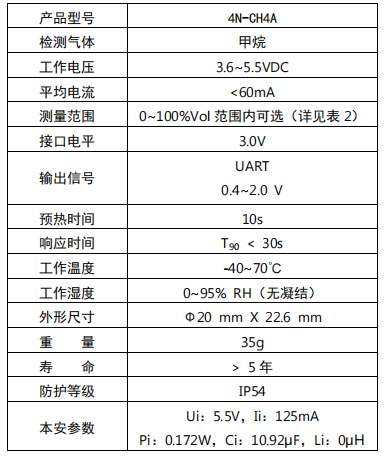

技術參數表

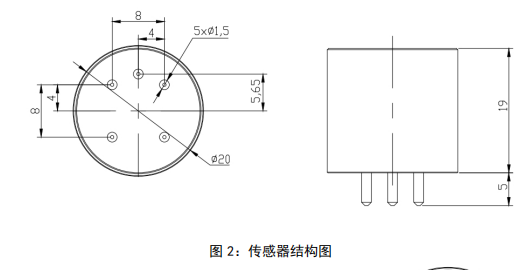

產品尺寸圖
傳感器特點：
1.高靈敏度、高分辨率、低功耗、響應時間快
2.提供 UART、模擬電壓等多種輸出方式
3.溫度補償、優異的穩定性、長壽命
4.抗水汽干擾，抗中毒
常用量程和精度
上海松柏自主研發的紅外氣體傳感器，采用先進的非色散紅外(NDIR)技術。這款傳感器展現出多項優異性能，包括高靈敏度、高分辨率、優異的選擇性、優異的抗中毒能力，以及長久的使用壽命，不需要氧氣參與反應、測量范圍寬、長期穩定性好等優勢。
可廣泛應用于煤礦開采過程監測、工業過程及安全防護監控、石油化工運輸?shù)阮I(lǐng)域，特別是在工業生產的在線監測中能夠發揮重要作用。
規格參數：
響應時間

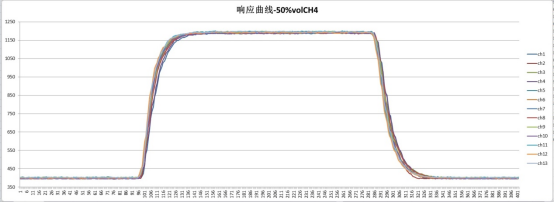

上圖是4N-CH4A-100%VOL CH4傳感器通氣 50%volCH4氣體的響應曲線，可以看出基線一致性好，靈敏度高，響應速度快, ? T90平均響應時間在25s之內。

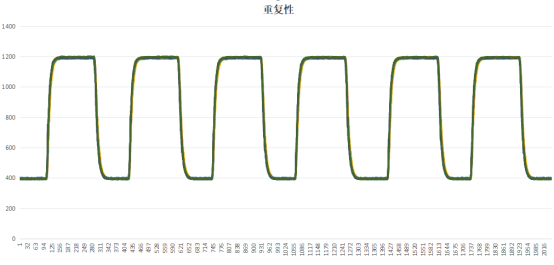

重復性

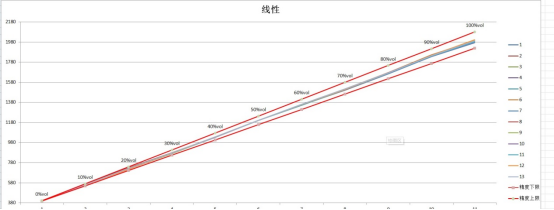

線性

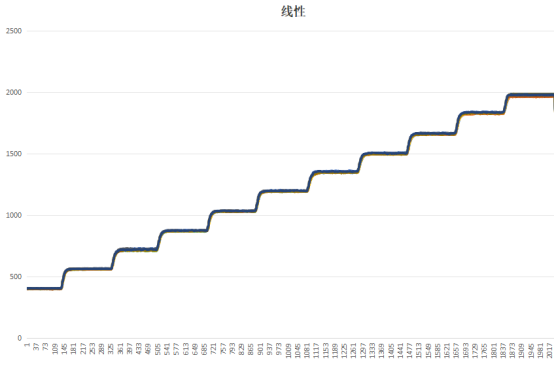

上圖是4N-CH4A-100%VOL CH4通入空氣-10%vol、20%vol、30%vol、40%vol、50%vol、60%vol、70%vol、80%vol、90%vol、100%vol 甲烷氣體的響應曲線，在0-100%vol區間，線性好，線性精度均在0.05vol±5%*通氣濃度上下限，都符合精度要求。

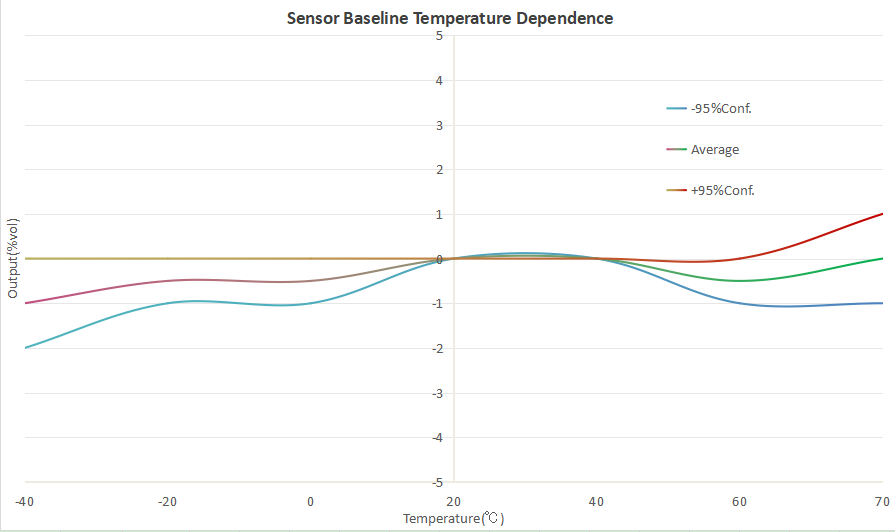

溫度影響
選擇工業紅外氣體傳感器時，需要考慮一些關鍵因素，包括測量范圍、精度、響應時間、穩定性、壽命以及是否適用于特定的環境條件。此外，由于工業環境中的氣體類型和濃度可能會有很大的變化，因此還需要選擇能夠準確測量目標氣體的傳感器。
本安防爆：
本產品符合 GB/T3836.1-2021《爆炸性環境 第 1 部分：設備通用要求》、 GB/T3836.4-2021《爆炸性環 境 第 4 部分：由本質安全型 “i”保護的設備 》和 GB3836.20-2010《爆炸性環境 第 20 部分：設備保護級別(EPL) 為 Ga 級的設備》標準;防爆標志為 Ex ia IIC T4 Ga，它適用于 0 區、1 區、2 區的爆炸性環境;經國家防爆電氣產品質檢中心檢驗合格，取得防爆合格證。在使用時，請注意以下事項：
?須使用本安電源為傳感器供電，否則會影響防爆性能。
?禁止在危險場所更換傳感器。
?禁止拆卸、更換傳感器元件以免影響防爆性能。
?不允許更換元器件或結構，以免影響防爆性能。
特別注意事項：
? 傳感器應定期標定，建議標定周期 6 個月。
? 不要在粉塵密度大的環境長期使用傳感器。
? 請?jiān)趥鞲衅鞴╇姺秶鷥?nèi)使用傳感器。
? 禁止剪斷、焊接傳感器管腳。
? 應根據不同應用領域、不同應用場合選擇不同量程的產品。
